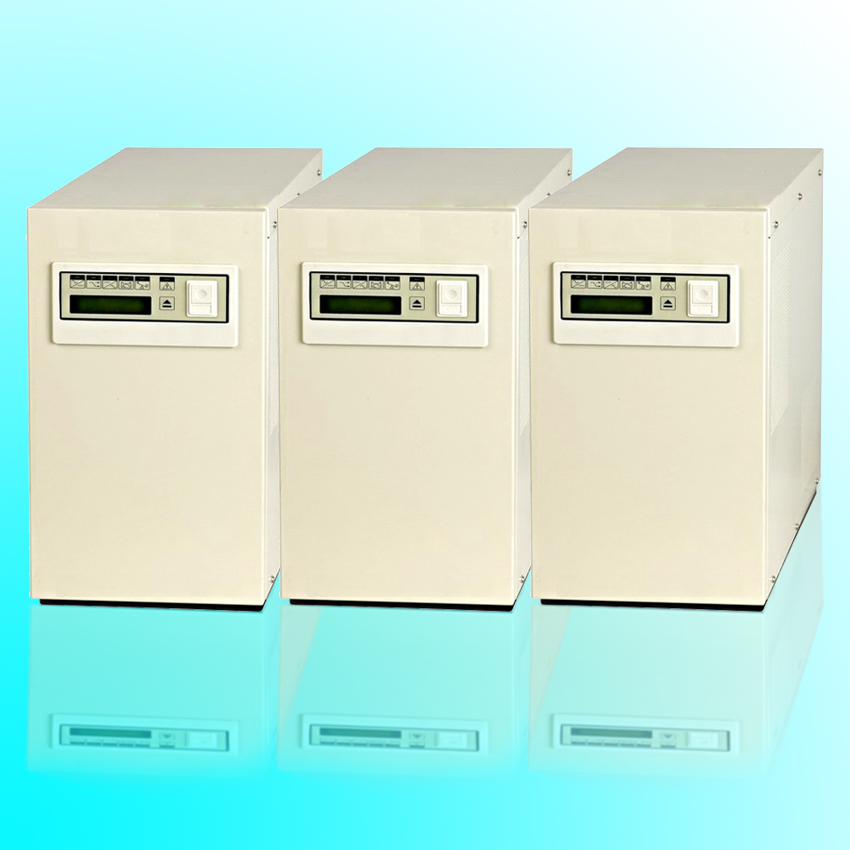

| 工频纯在线式2-3KVA技术参数说明 BXG-L-02-2KVA/3KVA |
|
| 技术参数 |
| |
| 电池模式，均可输出低失真度的正弦波电源，为用户的负载设备供最佳的电源保障。 |
| |
| ·零转换时间 |
| 当市电停电或复电时，UPS在市电模式·正弦波输出 |
| 无论在市电模式或电与电池模式之间的切换是完全没有转换时间的，有效保证了负载运行的可靠性。 |
| |
| ·输入零火线侦测功能 |
| 为了避免UPS市电输入零火线反接，BXG-L机器具备零火线反接侦测功能。 |
| |
| ·旁路输出人性化 |
| 为了避免用户让UPS工作于BYPASS MODE不开机使用，造成市电中断，UPS与设备均异常关机。BXG-L输入正常市电，默认无旁路输出。必须开机，才会有正常逆变输出。 |
|
| |
| ·输入功因修正 |
| 本系列UPS具备输入功因修正功能，在满载情况下，输入功因可以达到0.95以上，使用户的电网环境不会受到污染。 |
| |
| ·直流启动 |
| 在市电停电状态下，若需要使用UPS启动计算机或其它负载设备，城堡系列UPS可以直接以电池进行直流开机，使UPS的使用更加方便、可靠。 |
|
| |
| ·旁路保护 |
| 旁路供电功能使UPS的应急处理能力大大加强，同时在用户的负载设备对电源具有特殊要求时，如电压不能过高，城堡系列UPS提供旁路供电电压过高保护，使用户的负载设备免于高压危险。 |
|
| |
| ·自动启动功能 |
| 当市电异常，进入电池模式供电直到截止，UPS将关机，当市电恢复正常时，城堡系列UPS会自动启动开机，正常供电，无需用户一一开机。 |
|
| |
| ·长效型供电设计 |
| 城堡系列UPS全面提供长效机供用户选择。配置合适的电池组，可以使用户放电使用时间可达8小时左右，以满足不同电网环境的要求。 |
|
| |
| ·长效机强大充电能力 |
| BXG-L-01系列UPS除了放电时间延长，电池回充能力也很强，可以提供约7～8A的初始充电电流。 |
| |
| ·强力抗干扰 |
| 针对电磁干扰与射频干扰，本系列UPS依循国际标准EN50091－2和IEC61000-4系列标准设计，有效提高了UPS使用的安全性与可靠性。 |
|
| |
| ·可搭配发电机使用 |
| 宽广的输入电压与频率范围，使城堡系列可以与主要品牌发电机搭配使用，使用时间更加延长，同时有效去除了发电机所产生的不良的电力，为负载提供纯净、安全、稳定的电源。 |
|
| |
| ·可接感性负载 |
| BXG-L系列UPS可接感性负载（pf=0.8）。客户如有其他特殊需求，可直接接洽佰信高公司。 |
| |
| |
| ·阀控式免维护铅酸蓄电池 |
| BXG-LUPS的标准机搭配高品质的阀控式免维护铅酸蓄电池，以良好的电池质量，保证UPS使用安全性与可靠性。BXG-L系列的电池选配，可依用户的需求自定。 |
|
| BXG-L-02-2KVA/3KVA |
|
| 型号 |
BXG-L-2KVA BXG-L-3KVA |
|
| 容量 |
1.6KW 2.4KW |
|
| 输入 电压 |
单相 220VAC±25% |
|
| |
|
|
| 频率 |
50HZ或60HZ±5% |
|
| 输出 电压 |
220VAC±5%(可调) |
|
| |
|
|
| 频率 |
50HZ±5%(未锁定) |
|
| |
|
|
| 电压误差 |
±1% |
|
| |
|
|
| 暂态反应 |
±4%(100%负载) |
|
| |
|
|
| 波形 |
正弦波 THD<1% 0--100% 线性负载 |
|
| |
|
|
| 过载容量 |
120-150% FOR 30秒 >150% 立即跳旁 |
|
| |
|
|
| 功率因素 |
0.8 |
|
| |
|
|
| 波峰比 |
>3:1 |
|
| 蓄电池 类型 |
密封免维护铅酸 |
|
| |
|
|
| 数量 |
8块12V |
|
| |
|
|
| 直流电压 |
96VDC |
|
| |
|
|
| 充电器(内置) |
1-10A可调 |
|
| 效率 AC TO AC |
>85% |
|
| 转换时间 |
零 |
|
|
|
| 保护 电池 |
快速保险管 |
|
| |
|
|
| 过载 |
自动转到旁路 |
|
| |
|
|
| 过热 |
>85℃,转到旁路 |
|
| |
|
|
| 短路 |
保险管或线路切断 |
|
| |
|
|
| 电磁辐射 |
10-100KHZ 在40dB,100KHZ---100MHZ 在70dB |
|
| 声报警 市电失电 |
1次/4秒 保持90秒 |
|
| |
|
|
| 电池电压低 |
1次/1秒（市电失电下电池放完电则自动关机，再来市电自动开机） |
|
| |
|
|
| 过载 |
连续鸣叫（保持60s跳旁，减载则自动恢复） |
|
| |
|
|
| UPS故障 |
连续鸣叫 |
|
| 显示 LED |
市电输入/旁路/逆变器 电池低/过载 |
|
| |
|
|
| 液晶显示 |
输入/输出/电池 电压 |
|
| |
|
|
| (循环显示) |
输入/输出频率 |
|
| |
|
|
| 接口 RS232 |
负载量 UPS状态 |
|
| AC故障,电池低,旁路 |
|
| |
|
| 开逆变器,远程关机 |
|
| |
|
| 智能软件 |
|
| 外观尺寸 (W×H×D)mm |
600×220×420 |
|
| |
|
|
| 重量 |
40KG |
|
|
| (不含电池) |
|
| 环境要求 温度 |
0-40 ℃ |
|
| |
|
|
| 湿度 |
20-90% 不凝结 |
|
| |
|
|
| 噪声 |
<50dB 1米远处 |
|
